Basketbal Speelveldinrichting

Bij internationale wedstrijden zijn de voorschriften van de FIBA van toepassing.

Aan beide achterzijden van het veld staat, of hangt een backstop unit.

Een backstop unit bestaat uit:

• 1 backbord;
• 1 basketring;
• 1 bevestigingsplaat voor de basketring;
• 1 basket net;
• 1 installatie voor de bevestiging van de backstop unit.

Het bord is stevig bevestigd op ondersteuningsconstructies van het bord.

Het bord is loodrecht op de speelvloer bevestigd.

Het bord is evenwijdig aan de achterlijnen bevestigd.

Ieder punt van de voorzijde van het backbord ligt op 1.200 mm van de binnenzijde van de achterlijn. Dit wordt gemeten vanaf een denkbeeldig punt op de grond, die het eindpunt is van een denkbeeldige loodlijn vanaf de voorzijde van het backbord.

Zie C0096 Basketinstallaties.

Het backbord, inclusief het frame, is ten minste 1.800 mm breed.

Het backbord, inclusief het frame, is ten hoogste 1.830 mm breed.

Het backbord, inclusief het frame, is ten minste 1.050 mm hoog.

Het backbord, inclusief het frame, is ten hoogste 1.070 mm hoog.

De belijning op transparante borden is wit.

De belijning op witte borden is zwart.

De belijning op borden is 50 mm breed.

De randen van het bord worden gemarkeerd met een grenslijn.

In het midden achter de basketring is een rechthoek op het bord aangebracht.

De rechthoek is ten minste 590 mm breed.

De rechthoek is ten hoogste 610 mm breed.

De rechthoek is ten minste 450 mm hoog.

De rechthoek is ten hoogste 458 mm hoog.

De bovenzijde van de onderste rand van de rechthoek ligt gelijk met de bovenzijde van de basketring.

De onderzijde van de onderste rand van de rechthoek ligt ten minste 148 mm boven de onderzijde van het bord.

De onderzijde van de onderste rand van de rechthoek ligt ten hoogste 150 mm boven de onderzijde van het bord.

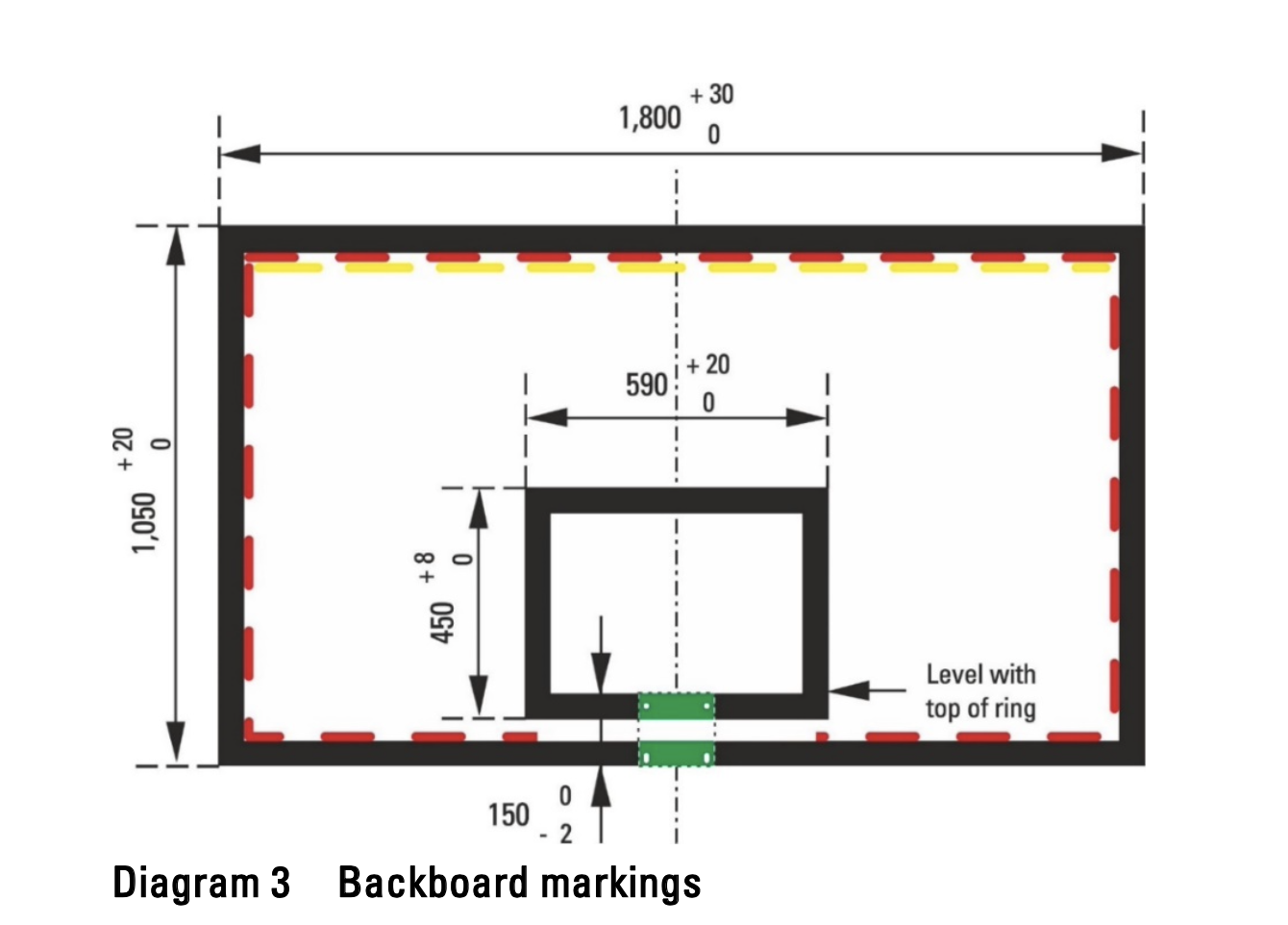

Onderstaande tekening geeft een overzicht van het backbord.

De lichtstrips zijn ten minste 10 mm breed.

Elk bord heeft 1 lichtstrip rond de omtrek van het bord aan de binnenzijde van de grensbelijning van het bord.

De lichtstrip beslaat ten minste 90% van de omtrek van het bord aan de binnenzijde van de grensbelijning.

De lichtstrip is gekoppeld aan de wedstrijdklok.

De lichtstrip kan rood oplichten.

Elk bord heeft 1 lichtstrip langs de omtrek aan de bovenzijde van het bord, direct onder de lichtstrip voor de wedstrijdklok.

De lichtstrip is gekoppeld aan de schotklok.

De lichtstrip kan geel oplichten.

De borden zijn gemaakt van niet-reflecterend gelaagd veiligheidsglas of gehard glas.

De voorzijde van het bord is vlak.

De dikte van het glas is ten minste 11,8 mm.

De dikte van het glas is ten hoogste 13,5 mm.

Het glazen bord heeft rondom een beschermend frame die de structuur van het bord ondersteunt.

De constructie en het glas veroorzaken geen gevaar voor sporters en anderen.

Als het glas breekt kan er geen glas afsplitsen.

De borden zijn gemaakt van transparant acryl of polycarbonaat, hout, glasvezel, staal of aluminium.

Borden van transparant acryl of polycarbonaat, hout, glasvezel, staal of aluminium, zijn wit gelakt.

De borden zijn identiek aan borden voor topsport.

De constructie en het bord veroorzaken geen gevaar voor sporters en anderen.

Als een basketbal vanaf 1.800 mm op het bord valt, springt deze er van af met een terugverende hoogte van ten hoogste 50%.

Het exacte midden van de basket ligt op 1.575 mm van de binnenzijde van de achterlijn.

Het exacte midden van de basket ligt op 7.500 mm van beide zijlijnen.

De bovenzijde van de ring ligt horizontaal waterpas.

De bovenzijde van de ring ligt ten minste 3.044 mm boven de vloer.

De bovenzijde van de ring ligt ten hoogste 3.056 mm boven de vloer.

De bovenzijde van de ring ligt 3.050 mm boven de vloer.

De ring ligt op gelijke afstand van de 2 verticale randen van het bord.

Het punt aan de binnenzijde van de ring dat zich het dichtst bij het bord bevindt, ligt ten minste 149 mm van de voorzijde van het bord.

Het punt aan de binnenzijde van de ring dat zich het dichtst bij het bord bevindt, ligt ten hoogste 153 mm van de voorzijde van het bord.

Het punt aan de binnenzijde van de ring dat zich het dichtst bij het bord bevindt, ligt 151 mm van de voorzijde van het bord.

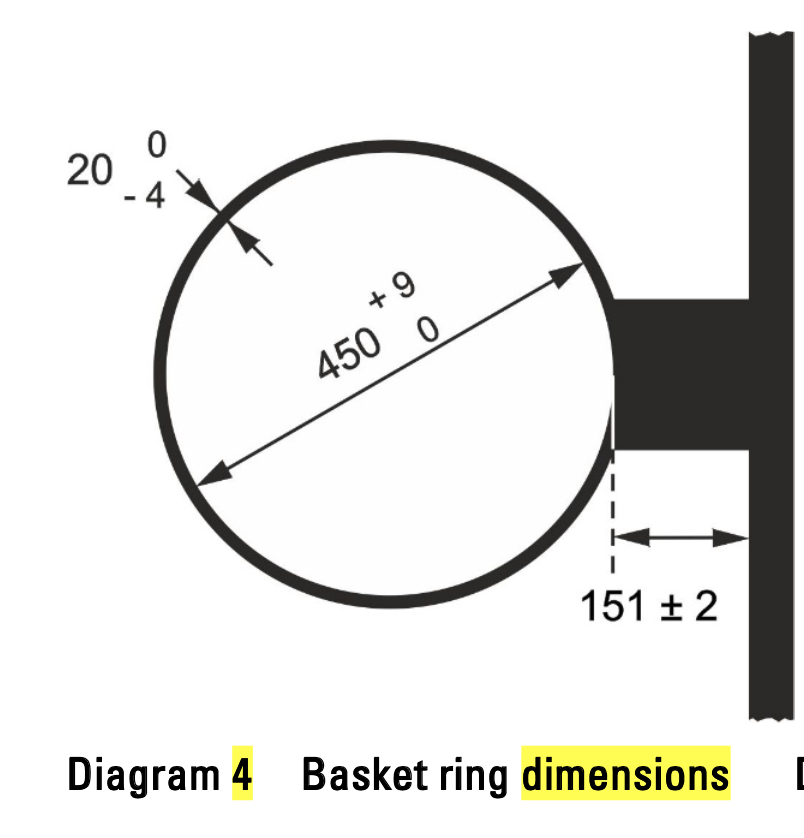

Onderstaande tekening geeft een overzicht de positie van het backbord en de ring.

De ringen aan beide zijden van het speelveld hebben voor alle afmetingen, in alle richtingen een afwijking van ten hoogste 5% ten opzichte van elkaar.

De ringen zijn gemaakt van massief staal.

De ringen hebben een binnendiameter van ten minste 450 mm.

De ringen hebben een binnendiameter van ten hoogste 459 mm.

De ringen hebben een diameter van ten minste 16 mm.

De ringen hebben een diameter van ten hoogste 20 mm.

De kleur van de basketringisoranje.

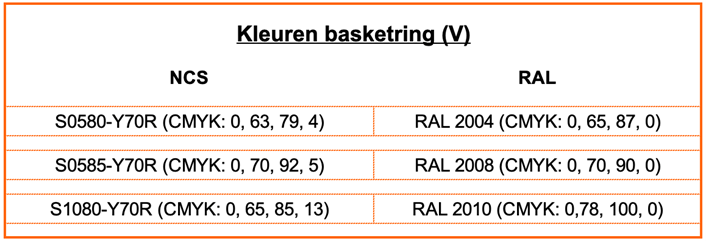

De oranje kleur komt overeen met 1 van de kleurcoderingen uit tabel L017 Kleuren Basketring

De ringen zijn zo aan de steunconstructies van het bord bevestigd dat enige kracht die op de ring wordt uitgeoefend, niet op het bord zelf kan worden overgebracht.

Er is geen direct contact tussen de bevestigingsplaat van de ring en het bord.

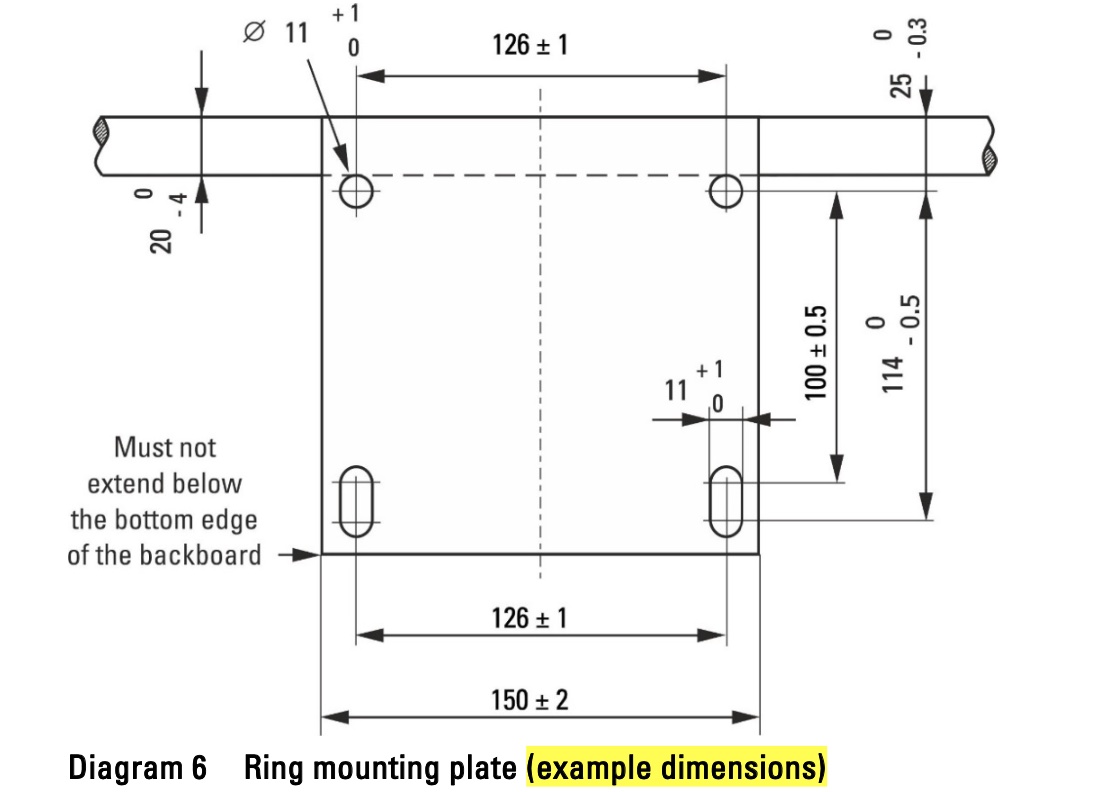

Onderstaande tekening laat een voorbeeld zien van bevestiging basketring aan backbord

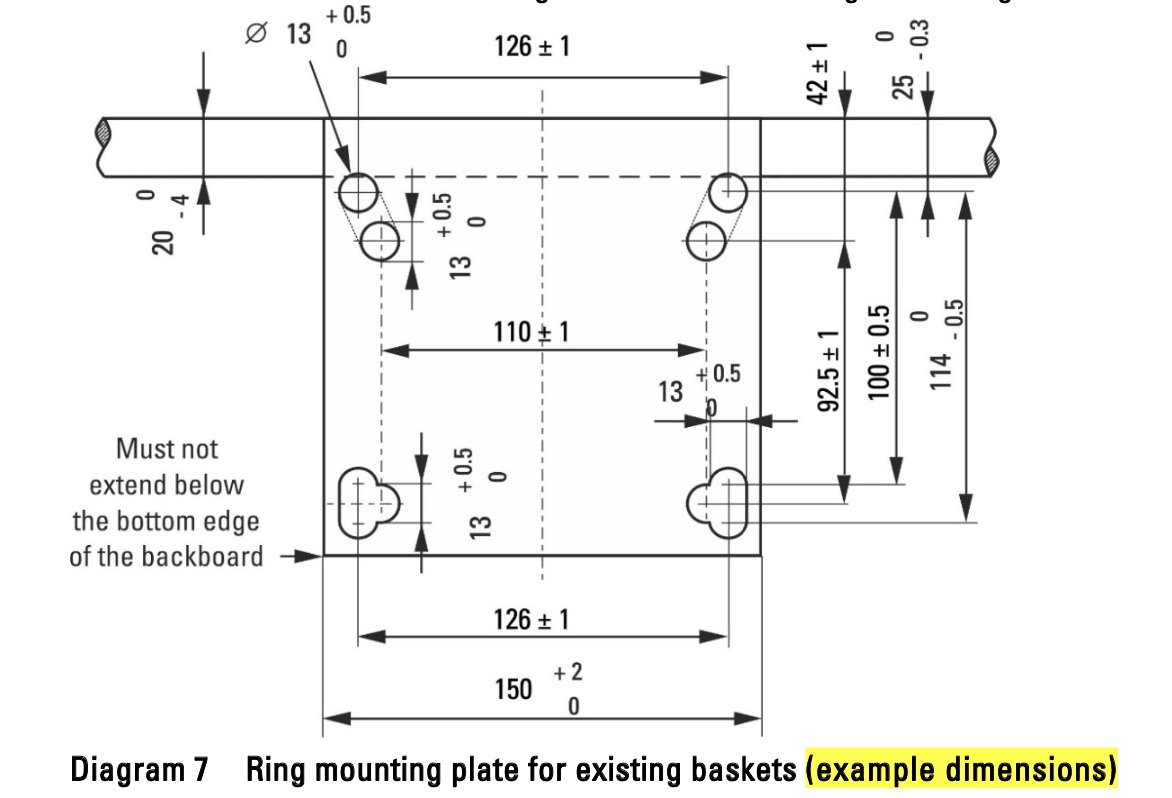

Voor bevestiging van basketringen op bestaande constructies wordt de bevestigingsplaat van de ring bevestigd aan het frame volgens de afmetingen op onderstaande tekening D0071.

Er worden drukontlastingsringen gebruikt voor de bevestiging van de basketring en de bevestigingsplaat op het bord.

Een drukontlastingsring voldoet aan de volgende specificaties:

• het drukontlastingsmechanisme mag geen schade veroorzaken aan de basketring en het bord;
• de constructie van de basketring en de bevestigingsplaat is gegarandeerd veilig;
• de drukontlastingsring heeft een 'positieve vergrendeling' die niet ontkoppelt totdat een statische belasting van ten minste 82 kg en ten hoogste 105 kg verticaal wordt uitgeoefend op de bovenkant van de ring op het verst verwijderde punt van het bord;
• Het ringmechanisme voor drukontlasting is instelbaar binnen het gegeven statische belastingsbereik van 82 kg tot 105 kg;
• De voorkant of zijkant van de basketring zal ten minste 10° en ten hoogste 30° onder de oorspronkelijke horizontale positie draaien, als het drukontlastingsmechanisme wordt losgelaten;
• De ring keert automatisch en direct terug in de oorspronkelijke positie, nadat de ring is losgelaten;
• de belasting van de basketring, de bevestigingsplaat en het drukontlastingsmechanisme veroorzaken geen schade en vervorming aan de ring;
• De terugvering / elasticiteit van de ring en het ondersteuningssysteem ligt binnen een energieabsorptiebereik van 35% - 50% van de totale botsingsenergie.

De lengte van het basketnet is ten minste 400 mm.

De lengte van het basketnet is ten hoogste 450 mm.

De breedte van het net voorkomt dat de bal in het net blijft hangen.

Eenbasketnet is gemaakt van wit koord.

Het bovenste deel van het basketnet isstug en voorkomt dat het basketnet omhoog springt door of over de ring.

Het basketnet hangt aan de basketring.

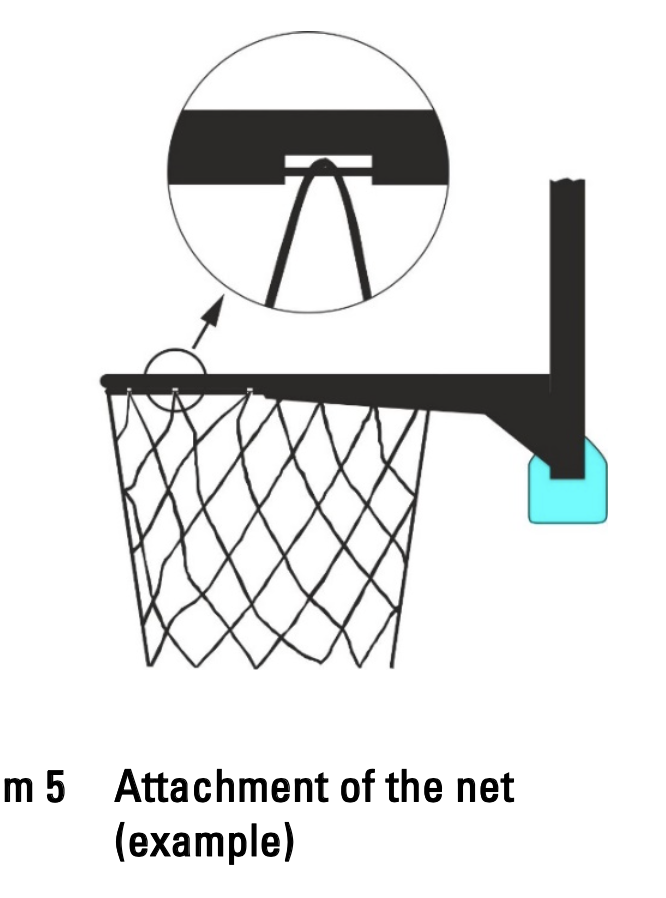

Het basketnet wordt op 12 plaatsen met lussen aan de basketring vastgemaakt. Zie onderstaande tekening.

Hulpstukken voor bevestiging hebben geen scherpe randen of openingen.

Openingen voor de bevestiging van het basketnet zijn ten hoogste 8 mm.

De hulpstukken voor bevestiging zijn niet gelijk aan het ontwerp voor topsport.

De teambanken staan in de opstelruimte.

De opstelruimten voor de teambanken liggen aan weerszijden van de middellijn.

Een zone voor een teambank ligt op 5.000 mm van het midden van de middellijn, gemeten tot de buitenzijde van de zone voor een teambank.

Een zone voor de teambank loopt door tot aan de achterlijn.

De teambanken staan ten minste 3.000 mm vanaf de zijlijn.

De eerste 2.000 mm vanaf de zijlijn is een obstakelvrije zone. Om te voorkomen dat men gedeeltelijk in de obstakelvrije zone zit, staat de teambank op ten minste 3.000 mm van de zijlijn.

De teambanken bieden plaats aan 16 personen.

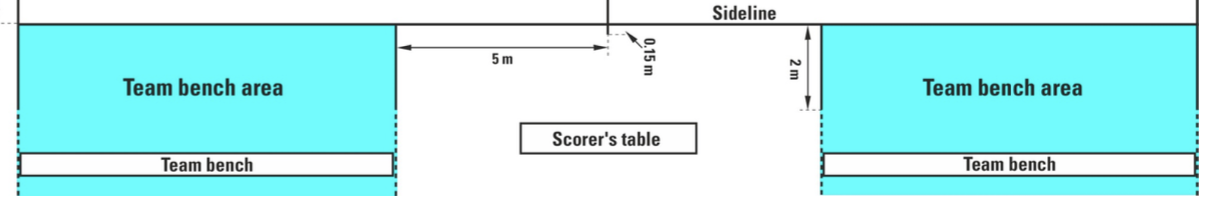

Zie voor 5 tegen 5 basketbal onderstaande tekening D0051.

D0051 Plattegrond zone met teambanken en scoretafel basketbal.

Zie voor 3 tegen 3 basketbal D0160 Plattegrond 3 x 3 basketbalveld met belijning (document nog niet beschikbaar)

De scoretafel staat in de zone voor de teambanken en scoretafel.

De scoretafel staat ten minste 2.250 mm vanaf de zijlijn.

Zie voor 5 tegen 5 basketbal tekening D0051 bij paragraaf 5.6

Zie voor 3 tegen 3 basketbal document D0160 Beeld 3c3 en 5x5 basketbalvelden.

De scoretafel en stoelen voor invallers staan op een podium.

Een podium is ten hoogste 400 mm hoog.

Het midden van de scoretafel ligt gelijk met het midden van de middellijn.

Naast en achter de scoretafel is ruimte voor stoelen voor functionarissen.

De scoretafel heeft 5 stoelen voor 5 functionarissen.

De 5 functies aan de scoretafel zijn:

• schotklok;
• tijdwaarneming;
• jurylid;
• score;
• assistent score.

Zie D0052 Scoretafel basketbal (document nog niet beschikbaar)

De scoretafel is voorzien van elektriciteitsaansluitingen.

Zie C0084 Scorebord en schotklok basketbal.

Onderstaande artikelen zijn alleen voor topsport (28.000 mm bij 15.000 mm).

Op de scoretafel staat een elektronisch bord waarmee de spelrichting wordt aangegeven.

Het bord met de pijl voor de spelrichting is duidelijk zichtbaar voor spelers, wedstrijdleiding en publiek.

Op het bord staat een pijl naar links en een pijl naar rechts.

De pijl voor de spelrichting is ten minste 100 mm lang.

De pijl voor de spelrichting is ten minste 100 mm breed.

De pijl van de spelrichting is rood verlicht.

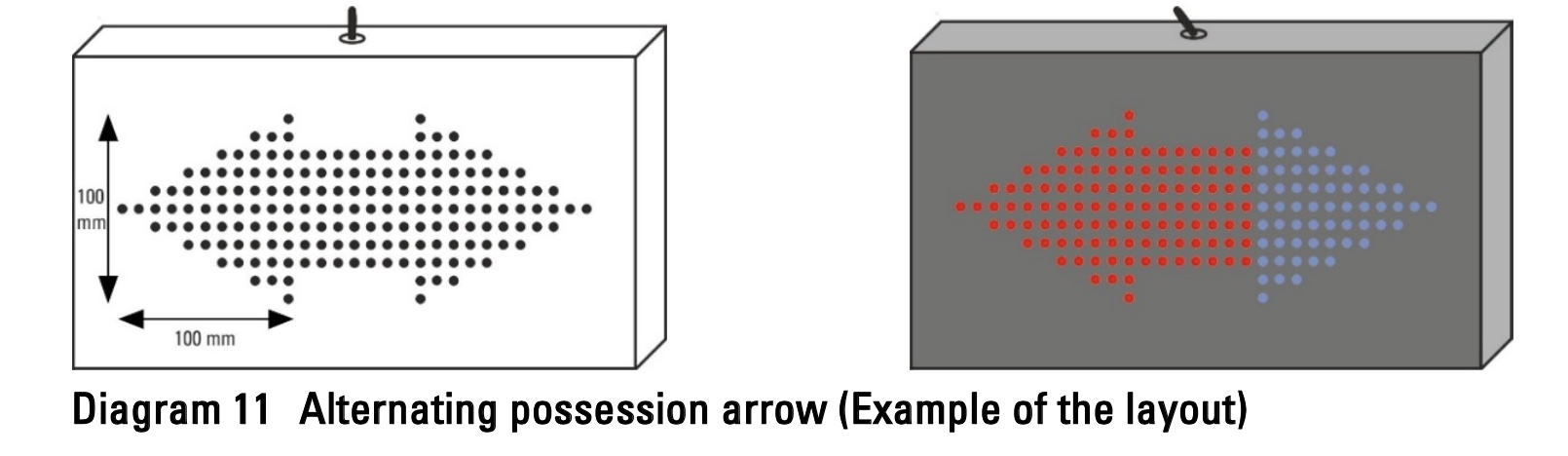

Zie tekening D0074 Bord pijl spelrichting.

Onderstaande artikelen zijn alleen voor topsport (28.000 mm bij 15.000 mm).

Er is een installatie voor 2 afzonderlijke geluidssignalen.

De geluidssignalen zijn te allen tijde goed hoorbaar voor spelers, scheidsrechters, wedstrijdleiding en publiek.

Het geluidsvolume is afgestemd op de grootte van de wedstrijdruimte en op het geluidvan het publiek.

Het geluidsvolume is afgestemd tot een maximaal geluidsdrukniveau van 120 dBA, gemeten op een afstand van 1.000 mm van de geluidsbron.

De geluidssignalen zijn aangesloten op een publieksinformatiesysteem.

Er is 1 geluidssignaal voor de wedstrijdklok om het einde van een speelkwart, of het einde van de wedstrijd, of het einde van de extra tijd aan te geven.

Het geluidsignaal is automatisch gekoppeld aan de wedstrijdklok.

Het jurylid belast met de tijdwaarneming kan het geluidssignaal handmatig bedienen.

Er is 1 geluidssignaal voor de schotklok om het einde van de schotklokperiode aan te geven.

Het geluidsignaal is automatisch gekoppeld aan de schotklok.

Het jurylid belast met de schotklok kan het geluidssignaal handmatig bedienen.

Er is een cameraplatform aan de zijde van jurytafel en spelersbank ter hoogte van de middenlijn.

Het cameraplatform staat zo, dat de jurytafel er nog voor kan en de vereiste obstakelvrije uitloopruimte intact blijft.

De afmetingen van het cameraplatform zijn ten minste 2.500 mm x 2.500 mm.

Aan deze zijde wedstrijdbeelden maken met publiek in het zicht, leveren de mooiste beelden op. Het cameraplatform mag de wedstrijd, de sporters en de jury niet hinderen.

Zie C0017 Tribune

De tribunes staan langs alle zijden van het speelveld.
