Hinkstapspringen

Hoewel deze voorschriften zorgvuldig zijn opgesteld, prevaleren de (inter)nationale reglementen bij eventuele afwijkingen of interpretatieverschillen. De (inter)nationale reglementen worden gevormd door de laatst uitgebrachte versie van de volgende documenten:

• (Inter)nationale wedstrijdreglement van World Athletics, verder ‘WR’. Dit zijn de internationale basisregels;
• Track & Field Facilities Manual van WA, verder ‘T&F’. Dit zijn de internationale basisregels;
• Supplement WA TF Facilities Manual, verder ‘supplement’. Hierin staan de afwijkende regels voor Nederland verwoord;
• Belijningsplan. Hierin staat omschreven welke belijning verplicht is.

De accommodatie voor de hinkstapsprong heeft een aanloop, een afzetbalk en een landingsbak.

Zie tekening D0179 Hinkstapsprong aanloop afzetbalken spronggedeelte en landingsbak.

De constructie van de aanloop voldoet aan tekening D0173 Doorsnede zijaanzicht constructie verspringen aanloop tot en met landingsbak.

Beide tekeningen moeten worden aangepast aan de maatvoering van hinkstapspringen en de Nederlandse constructie. 1: aanloop 2: uitneembare afzetbalk 3: inbouwframe 4: kunststof oppervlak 5: asfalt 6: lava 7: zand 8: waterafvoer 9: landingsbak

De aanloop loopt tot de afzetlijn.

De lengte van de aanloop tot de afzetlijn is ten minste 40.000 mm.

De lengte van de aanloop tot de afzetlijn is ten minste 45.000 mm.

De breedte van de aanloop tussen de lijnen is 1.220 mm.

De tolerantie van de breedte van de aanloop is +/- 10 mm.

Er is een lijn aan beide zijden van de aanloop, over de gehele lengte van de aanloop.

De breedte van de lijnen is 50 mm.

De kleur van de lijn is wit.

De lijn is geen onderdeel van de aanloop.

De aanloop is over het hele oppervlak van hetzelfde materiaal

De zijdelingse helling van de aanloop is ten hoogste 1% van de breedte van de aanloop.

De neerwaartse helling van de aanloop is over de laatste 40.000 mm van de aanloop ten hoogste 0,1%.

De afzetbalk is rechthoekig.

De afzetbalk is onderdeel van de aanloop en ligt direct voor de afzetlijn.

De bovenzijde van de afzetbalk ligt even hoog als de bovenzijde van de aanloop en het zand in de landingsbak.

De afzetbalk is uitneembaar.

De afzetbalk is passend geplaatst in een inbouwframe

Zie tekening D0181 Afzetbalk verspringen (zie paragraaf 5.10).

De afzetbalk is van hout of ander materiaal waarop de spikes van de atleet grip hebben en waarop de atleet niet kan wegglijden.

Indien geen afzetbalk wordt geplaatst in een inbouwframe wordt het inbouwframe opgevuld met een blindbalk met dezelfde sporttechnische eigenschappen als de aanloop.

De blindbalk is aan de bovenzijde van hetzelfde materiaal als de aanloop.

Zie D0180 Blindbalk verspringen.

Er zijn meerdere plaatsen om een afzetbalk voor hinkstapspringen te plaatsen in de aanloop. Afhankelijk van het gebruik is 1 van de plaatsen voorzien van een afzetbalk en dienen de andere plaatsen te zijn voorzien van een blindbalk. De blindbalk kan de andere zijde van een afzetbalk zijn, of een losse blindbalk.

De lengte van de afzetbalk is gelijk aan de breedte van de aanloop, 1.220 mm.

De tolerantie van de lengte van de afzetbalk is +/- 10 mm.

De breedte van de afzetbalk is 200 mm.

De tolerantie van de breedte van de afzetbalk is +/- 2 mm.

De kleur van de afzetbalk is wit.

Het oppervlak van de baan direct voorbij de afzetlijn is niet wit.

De afzetlijn is de achterzijde van de afzetbalk.

De afzetlijn ligt op 9.000 mm van de landingsbak.

De afzetlijn ligt op 5.000 mm of 7.000 mm voor jeugd en breedtesport.

De afzetbalk voor jeugd en breedtesport kan worden aangebracht als een strook op de baan.

Als een strook is aangebracht heeft deze dezelfde afmetingen als een afzetbalk.

De kleur van de strook is wit.

De afzetlijn is het einde van de strook.

Direct achter de afzetlijn kan een plasticinehouder zijn aangebracht.

De vorm van de plasticinehouder is een balk.

De lengte van de afzetlijn is gelijk aan de breedte van de aanloop, 1.220 mm.

De tolerantie van de lengte van de afzetlijn is +/- 10 mm.

De tolerantie van de breedte van de afzetlijn is +/- 1 mm.

De lengte van de plasticinehouder is gelijk aan de breedte van de aanloop, 1.220 mm.

De plasticinehouder is 100 mm breed.

De plasticinehouder is 14 +/- 1 mm hoog.

De plasticinehouder steekt 7 +/- 1 mm boven de afzetbalk uit.

Er zijn over de volle lengte van de plasticinehouder aan de voorzijde en achterzijde van de plasticinehouder, gezien in de breedte van de plasticinehouder, plasticinestroken aangebracht.

De plasticinestrook is 7 mm hoog.

De plasticinestrook is 7 mm breed.

De plasticine steekt 7 mm boven de afzetbalk uit.

De tolerantie van de hoogte en de breedte van de plasticine is +/- 1 mm.

De kleur van de plasticine contrasteert met de afzetbalk en de plasticinehouder.

Het afzetvlak ligt tussen de afzetlijn en de landingsbak.

De maatvoering van de breedte van het afzetvlak is gelijk aan de maatvoering van het aanloopgedeelte.

De belijning van het afzetvlak is gelijk aan de maatvoering van het aanloopgedeelte.

Het materiaal en de kwaliteit van de sportvloer en de ondergrond zijn gelijk aan die van het aanloopgedeelte.

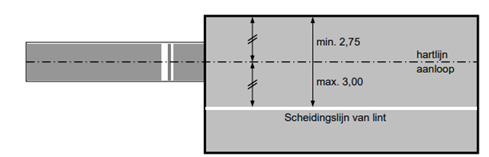

Zie tekening D0172 Verspringen-aanloop-springbalk en landingsbak.

Het midden van de landingsbak ligt exact gelijk met het midden van de aanloop.

Een landingsbak heeft een breedte van ten minste 2.750 mm.

Een landingsbak heeft een breedte van ten hoogste 3.000 mm.

De afstand tussen de afzetlijn en de achterzijde van de landingsbak is voor heren ten minste 21.000 mm.

De landingsbak is gevuld met zacht, vochtig zand.

Het zand in de landingsbak dient te voldoen aan de materiaalspecificatie M3.m conform de sportproductenlijst.

De diepte van de vulling van het zand in de landingsbak is ten minste 300 mm.

De bovenzijde van de rand van de landingsbak bestaat uit flexibel materiaal.

De bovenzijde van de rand van de landingsbak is afgerond.

De constructie van de landingsbak voldoet aan tekening D0174 Dwarsdoorsnede looprichting landingszone verspringen.

Het oppervlak van het zand in de landingsbak ligt op dezelfde hoogte als de bovenzijde van de afzetbalk.

De ruimte tussen twee naast elkaar geplaatste landingsbakken is ten minste 300 mm.

Zie tekening D0175 Onderlinge afstanden parallelle banen verspringen en landingsbak.

Voor indeling atletiekbaan zie C0230
